AJA OG-3G-AMA
- Описание
- Характеристики
- Задать вопрос
- Наличие
- Подробные характеристики
-

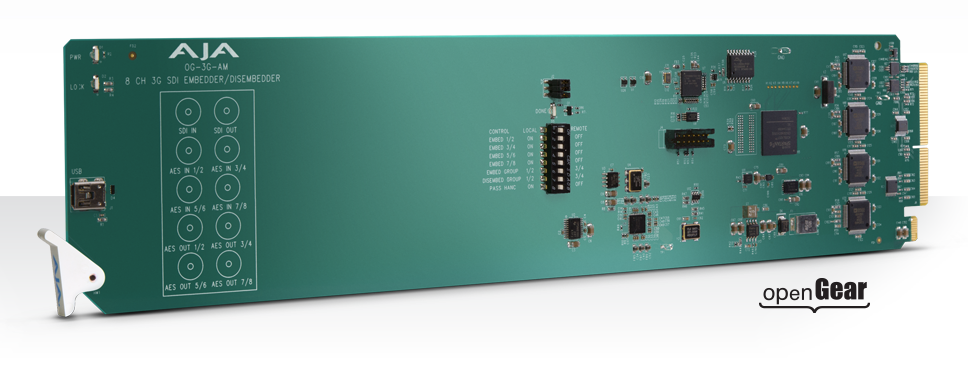

OpenGear-совместимый 8-канальный 24-битный эмбеддер/деэмбеддер аудиосигнала (3G-SDI — AES)AJA OG-3G-AM — это ультрасовременный,
openGear-совместимый 8-канальный эмбеддер/деэмбеддер аудиосигнала AES с поддержкой ввода/вывода сигнала 3G-SDI разрешением до 1080p/60. Простой пользовательский интерфейс позволяет удобно маршрутизировать сигнал между каналами. В комплект также входит коммутационный модуль с 10-ю разъёмами BNC,устанавливаемый на заднюю панель.
Совместимость со стандартом openGear
Стандарт openGear гарантирует, что платы кампании AJA будут согласованно работать с другими продуктами данного стандарта от сертифицированных поставщиков. Активно растущий список совместимых продуктов делает openGear крайне перспективным стандартом для стоечных устройств.
Коммутационные возможности
AJA OG-3G-AM обладает входом и выходом 3G-SDI с 4 разъёмами AES BNC в каждом направлении. AJA OG-3G-AM автоматически определяет формат входящего сигнала и подстраивается под него. На каждом входе AES присутствует конвертер частоты дискретизации(до 48 кГц), позволяющий синхронизировать её с входящим видеосигналом. Функция извлечения аудиосигнала из входящего потока всегда активна на всех 4 выходах AES. Также доступна интеграция звука, поступающего на вход AES или 3G-SDI. Пользователь может выбирать пары
стерео-каналов для их интеграции в исходящий поток. Простой пользовательский интерфейс позволяет удобно маршрутизировать сигнал между каналами. -
Ожидаемый срок поставки уточните у менеджера -
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. -
Уточните у менеджера
-
Ключевые особенности
- 3G-SDI эмбеддер/деэмбеддер на одной плате
- Входы: 1 x 3G-SDI, разъём BNC
- 4 x AES, разъём BNC (2 канала на вход)
- Выходы: 1 x 3G-SDI, разъём BNC
- 4 x AES, разъём BNC (2 канала на выход)
- Локальный и удалённый режимы
- Сквозная трансляция или отсечение
HANC-пакетов , не являющихся аудиосигналом - Настройка через
USB-подключение и специальное приложение или при помощиDIP-переключателей на плате - Потребляемая мощность: 5 Вт на плату (максимальная)
- Возможность горячей замены
- Совместимость
с openGear-шасси DFR-8321 и AJA OG3.
Технические характеристики
Видеоформаты
- 1 x 3Gb SDI (level A или B)
- (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048×1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920×1080i 25, 29.97, 30
- (HD) 1280×720p 50, 59.94, 60
- 1 x 1.5Gb SDI
- (2K) 2048×1080p 23.98, 24, 25, 29.97, 30
- (2K) 2048×1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920×1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920×1080i 25, 29.97, 30
- (HD) 1280×720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 1 x 270Mb SDI
- (SD) 625i
- (SD) 525i
Цифровой видеовход
1 x 3G-SDI BNC, SMPTE-259/292/424
Цифровой видеовыход
1 x 3G-SDI BNC, SMPTE-259/292/424
Цифровой аудиовход
4 x BNC
Цифровой аудиовыход
- Интегрированный
SDI-аудиосигнал , 24-битный, 8-канальный - 4 x BNC
Форматы аудиоданных
- AES3 2003
- SMPTE ST 337
Преобразование аудиосигнала
24-битное
Поддержка интегрированного аудиосигнала
- Интегрированный
SDI-аудиосигнал , 24-битный, 16-канальный* - SMPTE ST 272 (SD): 20-битный, 48 кГц, синхронизированный
- SMPTE ST 299 (3G/HD): 24-бит, 48 кГц, синхронизированный
- Входящий интегрированный звук может быть транслирован без изменений, удалён или заменён
- * Примечание: форматы 2048×1080p / PSF 29,97 и 30 поддерживают максимум 8 каналов интегрированного аудио
Задержка на интеграцию аудиосигнала
Задержка между аудиовходом и видеовыходом:
- 1500 мкс (при активном конвертере частоты дискретизации)
- 400 мкс (при неактивном конвертере частоты дискретизации)
Задержка на извлечение аудиосигнала
Задержка между видеовходом и аудиовыходом:
- 210 мкс (при активном конвертере частоты дискретизации)
Пользовательский интерфейс
Через порт USB на передней панели и приложение AJA Mini-Config
Слоты
Два слота на каждую плату
Размеры (Ш x Г x В)
- Стандартный
форм-фактор openGear, разъём подключения спереди и коммутационная плата сзади - Задняя коммутационная плата: OG-10-BNC-Rear (10 х BNC), SMPTE -259/292/424
Вес
0,3 кг
Электропитание
От шасси openGear, 5 Вт на плату (максимально)
Условия эксплуатации
- Безопасная рабочая температура: от 0 до +40°C
- Безопасная температура хранения (в выключенном состоянии): от -40 до +60°C
- Относительная влажность: 10 — 90% без образования конденсата
