Blackmagic MultiView 4

Blackmagic MultiView
Мониторинг SDI-сигналов в Ultra HD

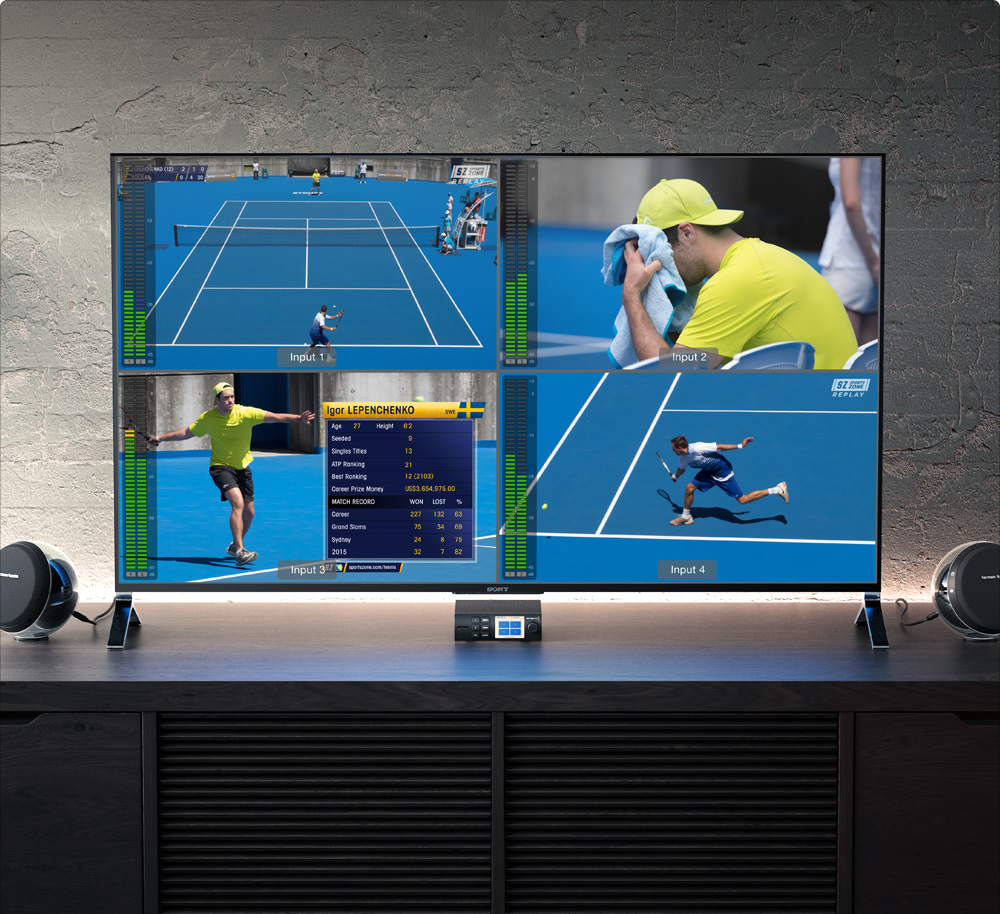

Blackmagic MultiView — первое в мире решение для многооконного мониторинга Ultra HD-видеоиз разных SDI-источников на HD- или Ultra HD-дисплее. Каждый вход поддерживает полнокадровую повторную синхронизацию, позволяя одновременно работать с SD, HD и Ultra HD на одном экране. При подключении телевизора сверхвысокой четкости изображение формируется из четырех сегментов, каждый из которых выводится в формате 1080 HD. Дополнительно можно использовать индикацию уровня звука, идентификаторы окон и другие функции.

MultiView 4
Самый простой способ визуального контроля

Blackmagic MultiView 4 имеет четыре независимых входа 6G-SDI с поддержкой SD-, HD- и UltraHD-форматов вплоть до 2160p/30. Для вывода изображения на HD- или Ultra HD-экран достаточно подключить источники сигнала. Приложение для дистанционного контроля позволяет включать индикаторы уровня звука, выбирать звуковую дорожку и задавать идентификаторы окон. Благодаря компактным размерам устройство легко разместить на рабочем столе, а с помощью Teranex Mini Rack Shelf — в стойке с другим оборудованием. При необходимости использовать управление с передней панели можно дополнительно установить Teranex Mini Smart Panel. Для полного дублирования предусмотрена подача питания как от сети, так и через Ethernet!

MultiView 16
Одновременное отображение до шестнадцати разных источников

Blackmagic MultiView 16 имеет шестнадцать независимых входов 6G-SDI для одновременного мониторинга SD-, HD- и Ultra HD-источников на больших студиях. Для управления используется передняя панель с ЖК-дисплеем и поворотной ручкой, с помощью которых можно менять настройки, задавать направление вывода и включать отображение параметров. Предусмотрены три конфигурации окон — 2×2, 3×3 и 4×4, а также режим SOLO, позволяющий выводить видео на весь экран.

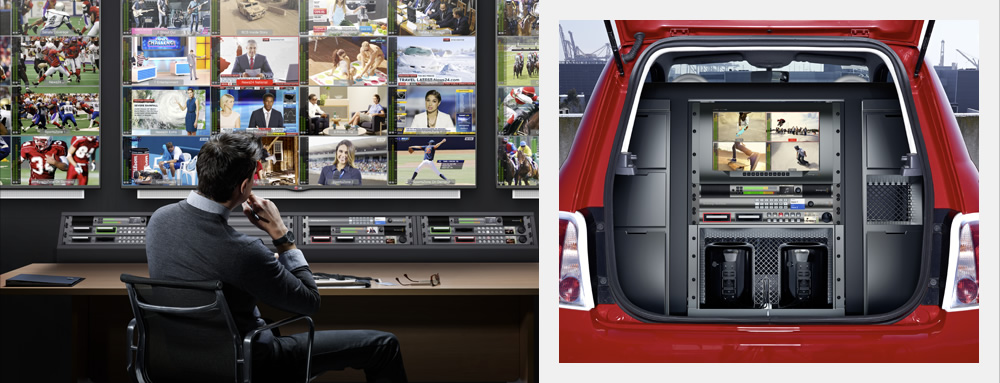

Работа в студии и за ее пределами
Многооконный режим мониторинга

MultiView идеально подходит для использования в больших аппаратных, при многокамерном производстве в прямом эфире, на съемочной площадке и в условиях ограниченного пространства. С этим решением можно обойтись без множества мониторов, десятка проводов и дополнительных источников питания — достаточно просто подключить камеры, деки, видеомикшеры и коммутаторык SDI-разъемам, после чего все видеосигналы будут доступны для контроля на одном HD- или Ultra HD-экране.

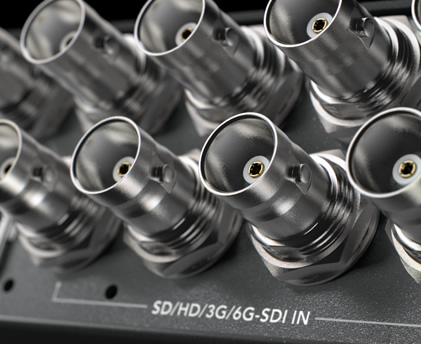

Независимые окна
Любое сочетание SD-, HD- и Ultra HD-сигналов

Каждое из окон Blackmagic MultiView представляет собой независимый экран. На всех входах 6G-SDI используется полнокадровая повторная синхронизация, которая обеспечивает одновременную обработку сигналов любых стандартов и кадровой частоты. Благодаря этому одно решение заменяет четыре или шестнадцать мониторов, позволяя выводить на один дисплей изображение в NTSC, PAL, 720p, 1080i, 1080p или Ultra HD вплоть до 2160p/30!

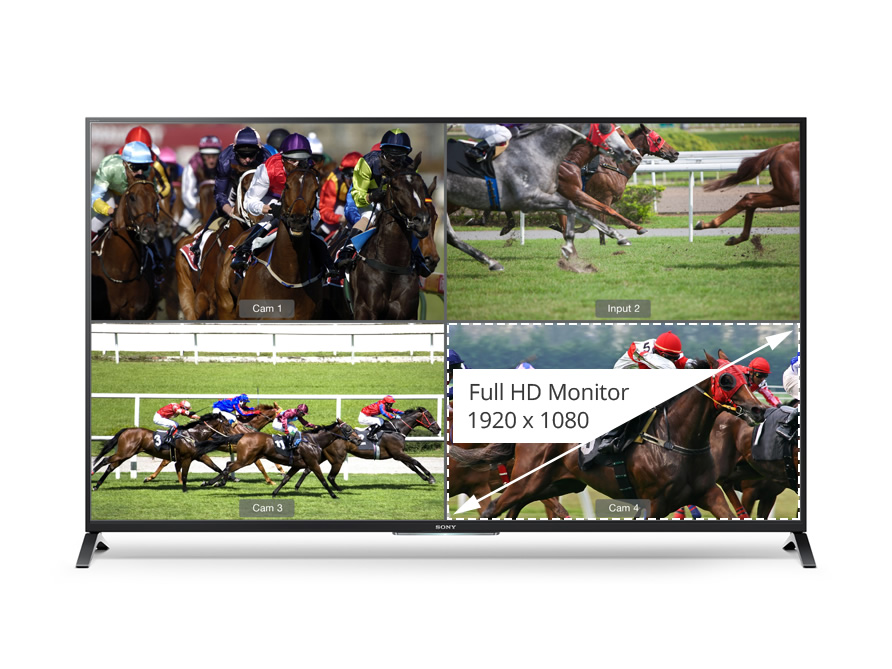

Просмотр в самом высоком разрешении
Лучшее решение для одновременного вывода изображений

Расширенный функционал
Идентификаторы окон, Tally и индикаторы звука

Модели Blackmagic MultiView имеют нескольких удобных функций для облегчения мониторинга: индикацию Tally, отображение уровней звука и возможность вывода аудио из любого источника. Экранные идентификаторы окон отличаются элегантным дизайном и меняют свои размеры в соответствии с выбранной конфигурацией окон. Также реализована поддержка SD в анаморфном формате, что позволяет просматривать видео 16:9 стандартной четкости на широком экране.

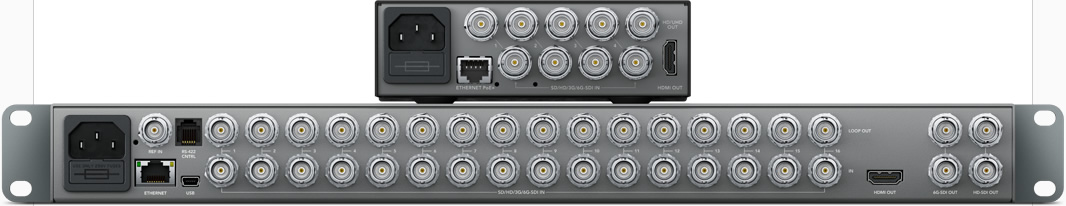

Многоскоростной интерфейс 6G-SDI
Совместимость с SD-, HD- и Ultra HD-техникой

Обе модели Blackmagic MultiView имеют интерфейс 6G-SDI с полной повторной синхронизацией,а также отдельные сквозные порты для совместимости с существующим оборудованием. Входы SDI обеспечивают автоматическое определение SD, HD и Ultra HD вплоть до 2160p/30, а для вывода HD и Ultra HD-видео можно использовать HDMI 2.0 или 6G-SDI. Кроме того, для работы в студии предусмотрен синхровход с поддержкой Blackburst и Tri-level Sync.

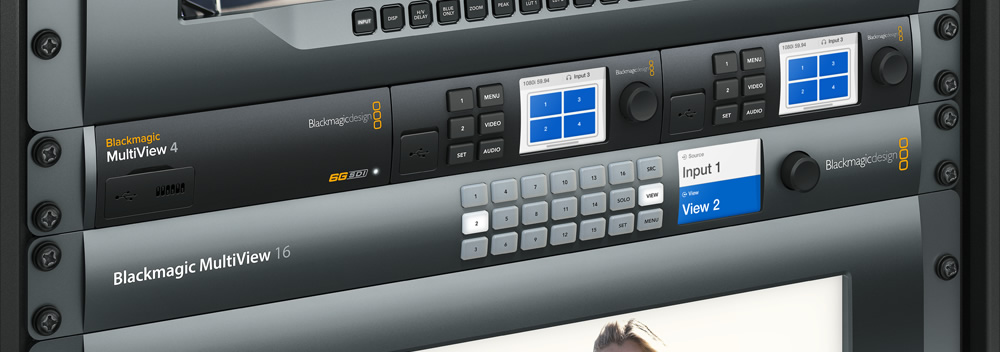

Дизайн
Две модели для любой инфраструктуры

MultiView 4 отличается компактным дизайном и простотой в работе, что делает эту модель идеальным решением для мониторинга в любых условиях. Чтобы вывести на экран видео в конфигурации 2×2, достаточно подключить его источники. MultiView 16 предназначается для больших студий, где необходимо одновременно выводить на один дисплей целый ряд сигналов. Передняя панель оснащена кнопками, встроенным ЖК-дисплеем и поворотной ручкой, с помощью которых можно менять настройки, отображать параметры и выполнять назначение окон.

Многооконный мониторинг без границ
Создание собственной конфигурации

Blackmagic MultiView 4 позволяет просматривать четыре изображения на одном дисплее. Когда источников больше, достаточно объединить нескольких решений в единую цепь. Если подключить выход одного устройства MultiView 4 ко входу другого, на один экран можно одновременно выводить уже семь сигналов. Потенциал наращивания является неограниченным, поэтому у вас всегда будет то количество окон, которого требует существующая конфигурация!

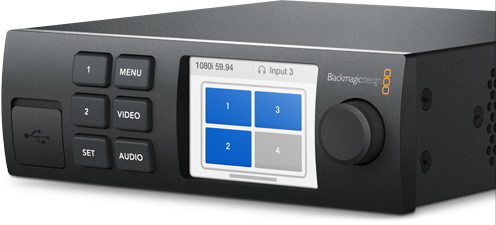

Дополнительная передняя панель
Возможность установки Teranex Mini Smart Panel

Blackmagic MultiView 4 допускает установку Teranex Mini Smart Panel — дополнительной панели управления с кнопками, встроенным ЖК-дисплеем и поворотной ручкой. Она позволяет быстро выполнять настройку и менять параметры, включать идентификаторы источников и индикаторы звука, функцию Tally и отображение границ. С ее помощью также можно задавать IP-адреси формат видео на выходе.

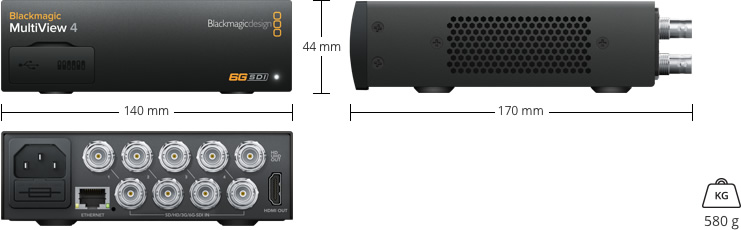

Миниатюрный корпус
Совместимость со всеми аксессуарами для Teranex Mini

MultiView 4 и модели линейки Teranex Mini с поддержкой 12G-SDI имеют одинаковые размеры корпуса, поэтому полку Teranex Mini Rack Shelf можно использовать для установки одного или нескольких решений MultiView в стойку, отдельно от конвертеров или вместе с ними. Если работа в студии требует постоянного доступа к настройкам, достаточно добавить панель Teranex Mini Smart Panel. Она облегчает управление устройством за счет удобных меню, которые обеспечивают более быстрое изменение параметров по сравнению с переключателями.

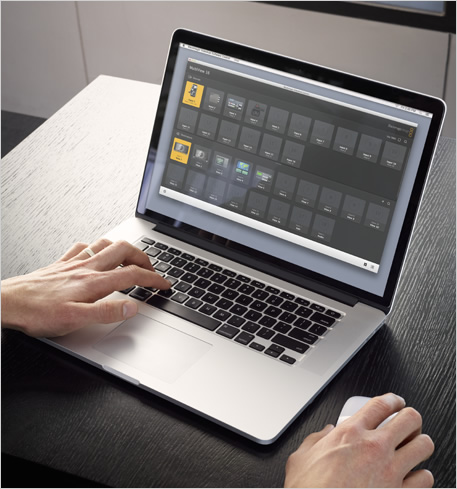

Внешнее управление
Поддержка протокола Videohub

MultiView 16 допускает совместную работу с аппаратными и программными панелями Blackmagic Videohub, которые используют для привязки источников сигнала к определенным окнам. При ограниченном доступе к устройству управлять обеими моделями можно также с помощью утилиты,установленной на компьютере с операционной системой Mac или Windows. Удаленный режим позволяет не только создавать идентификаторы, но и менять настройки!
