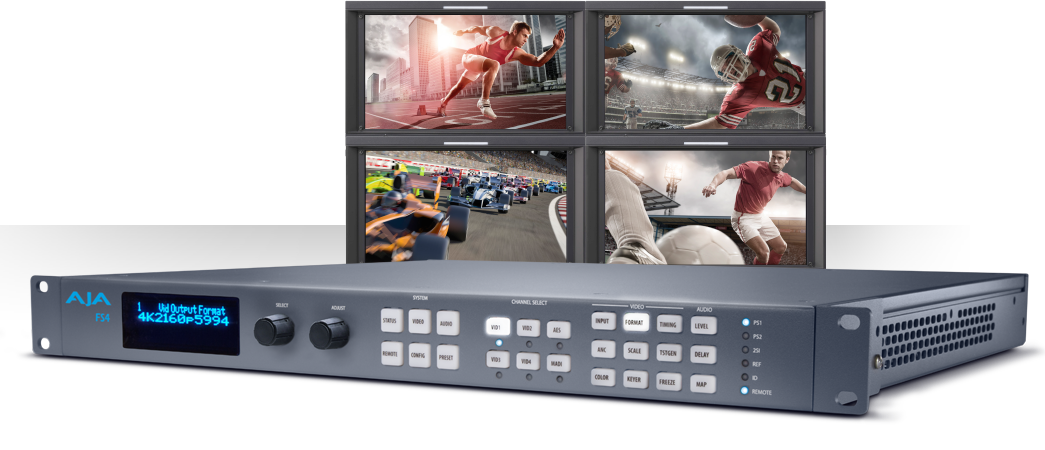

AJA FS4 — 1RU 4K/UltraHD/HD/SD frame sync and converter. 1-Channel 4K/Ultra HD, or 4 independent channel HD/SD frame syncs.

398 320 руб.







Максимальный арсенал 4K-инструментов

AJA FS4 представляет собой 4-канальный 2K/HD/SD или 1-канальный 4K/UltraHD кадровый синхронизатор и повышающий, понижающий, кросс-конвертер. Этот флагманский кадровый синхронизатор и конвертер при своей компактности обладает невероятной функциональной гибкостью, удовлетворяющей все потребности в преобразовании сигналов 4K/UltraHD и 2K/HD/SD. Отличаясь богатыми коммутационными возможностями, как для видео, так и для аудио, AJA FS4 может работать за четыре отдельных устройства в режиме 2K/HD/SD или же задействовать все свои процессоры и каналы для работы с сигналом 4K/UltraHD.

Одноканальный и четырехканальный режим

AJA FS4 имеет два режима работы, которые позволяют охватить все потребности в преобразовании и обработки сигнала:

  • Одноканальный режим предлагает полный комплекс средств обработки 4K/UltraHD-сигнала,а также повышающую, понижающую и кросс-конверсию в/из форматов 2K, HD и SD.
  • Четырёхканальный режим предоставляет четыре независимых 2K/HD/SD-канала параллельной конверсии и обработки сигнала. Благодаря компактному стоечному корпусу высотой всего 1RU вы получаете эффективное многоканальное решение трансляции сигнала с высокой плотностью размещения каналов.

Одноканальный режим
Пуленепробиваемая надёжность. Потрясающие возможности конверсии.

Доставка, обработка и синхронизация 4K/UltraHD-контента быстро становится новым стандартом. AJA FS4 перенесёт вас в новую эру с целым сонмом цифровых видеоинтерфейсов, включая Quad 1.5G, Dual 3G, Quad 3G через 3G-SDI и 12Gb/6Gb через опциональные модули 12G-SDI BNC и 12G-SDI LC Fiber SFP.

В одноканальном режиме AJA FS4 позволяет преобразовать HD- или SD-материал в 4K/UltraHD или в обратном направлении. При этом вы получите широчайшие возможности работы с аудиоканалами: оптоволоконный интерфейс, 3G-SDI, AES, MADI, матрица каналов 272×208 — с таким арсеналом инструментов вы сможете справиться с любой задачей.

Четырёхканальный режим

В четырёхканальном режиме AJA FS4 предоставляет потрясающую возможность параллельной конверсии и обработки 4-х независимых 2K/HD- и SD-сигналов. Инструментарий этого режима включает в себя масштабирование выделенного участка изображения (ROI), регулировку цветности, регулировку параметров усиления, адаптивный к динамике изображения деинтерлейсинг и многое другое.

Высокая плотность расположения каналов обработки самым позитивным образом сказывается на объёме необходимого пространства, энергопотреблении и возможностях питания.

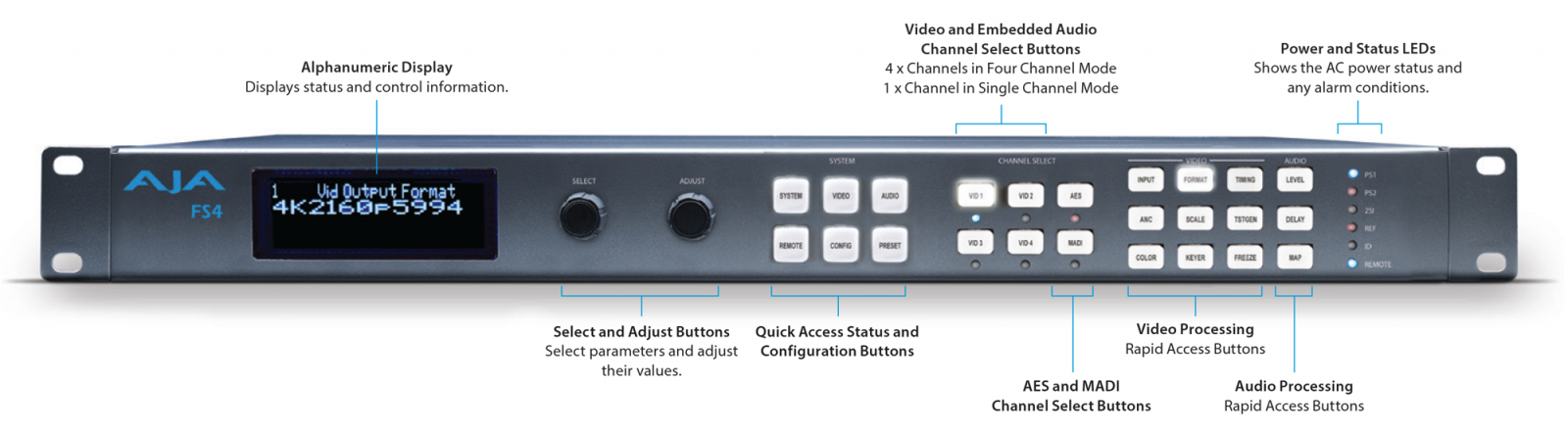

Новая концепция — новый интерфейс

Новая концепция требует нового интерфейса. Поэтому передняя панель AJA FS4 подверглась обновлению, которое упростило и ускорило доступ ко всему богатству функций и параметров — как в одноканальном, так и четырёхканальном режиме. В 4-канальном режиме загораются все четыре кнопки выбора каналов VIDx. В одноканальном режиме горит только кнопка VID1,в то время как остальные (VID2 — 4) выключены.

Повышающая, понижающая и кросс-конверсия

Переход на формат 4K никогда не был и не будет мгновенным процессом. Устаревшие форматы сигнала и архивные материалы нуждаются в соответствующей схеме интеграции в 4K-среду,в то время как сигнал с 4K-источников должен быть понижен до 2K/HD.

Благодаря уникальным алгоритмам преобразования видеосигнала AJA, модель FS4 поддерживает повышающую, понижающую и кросс-конверсию сигнала SD, HD или 2K, поданного на вход 12G/6G/3G-SDI, в формат 4K или UltraHD, и в обратном направлении. При этом поддерживаются форматы распределения пикселей 4K-изображения Quadrant (Square Division) и 2SI (Two Sample Interleave).

Мощная технология аппаратных преобразований AJA гарантирует высочайшее качество вашей продукции. Ключевые возможности конверсии включают в себя:

  • Повышающую и понижающую конверсию форматов 4K, UltraHD, 2K, HD и SD;
  • Преобразование кадровых форматов SD/SD;
  • Кросс-конверсию форматов HD/HD (720p/1080i);
  • Все преобразования выполняются с 10-битным разрешением отдельными аппаратными модулями.

Широкие возможности цифровой коммутации

Высокое качество вашей продукции определяет требования к коммутации видео- и аудиосигнала с соответствующей пропускной способностью интерфейсов.

AJA FS4 использует стандартное BNC-подключение, а также позволяет установить опциональные оптоволоконные модули для удобной интеграции устройства в самые различные рабочие процессы и среды. Интерфейсы SDI поддерживают самые высокоскоростные стандарты, вплоть до 12G.

AJA FS4 имеет коаксиальные и оптоволоконные* входы и выходы, поддерживающие форматы 4K/UltraHD/2K/HD/SD сигнала SDI в одноканальном режиме. В четырёхканальном режиме сигналы со входов 2K/HD/SD могут быть маршрутизированы по нескольким направлениям без необходимости во внешнем распределении сигнала.

Сквозной синхровход позволяет синхронизировать AJA FS4 с вашим студийным оборудованием,что обеспечит безупречную стабильность его работы.

Цифровой звук может извлекаться и инкапсулироваться между интерфейсами SDI, MADI и AES самыми разнообразными способами и маршрутами.

* Входы и выходы SFP являются опциями и приобретаются отдельно.

Опциональные модули 12G/6G BNC и Fiber SFP

AJA FS4 поддерживает установку опционального SFP-модуля 12G/6G-SDI HD-BNCи оптоволоконного SFP-модуля, которые расширяют возможности коммутирования SDI-сигналаи позволяют напрямую подключать к конвертеру AJA FS4 оптоволоконные кабели длиной до 10 км без необходимости в отдельном конвертере оптоволоконного стандарта в коаксиальный SDI.

Опциональные SFP-модули 12G/6G-SDI:

  • HDBNC-2TX-12G: 12G/6G-SDI двухкоаксиальный трансмиттер HD-BNC
  • HDBNC-2RX-12G: 12G/6G-SDI двухкоаксиальный ресивер HD-BNC
  • FIBERLC-2TX-12G: 12G/6G-SDI двухволоконный одномодовый LC-трансмиттер
  • FIBERLC-2RX-12G: 12G/6G-SDI двухволоконный одномодовый LC-ресивер

Поддерживаются следующие модули с одноканальными и двухканальными разъёмами:

  • Модули с одноканальными разъёмами LC
  • Модули с одноканальными разъёмами SC
  • Модули с двухканальными разъёмами LC

Оптоволоконные опции CWDM

Оптоволоконные входы и выходы позволяют выбрать CWDM SFP-модули с необходимой длиной волны, что обеспечивает гибкое управление мультиплексированием сигналов в одноканальном оптоволоконном подключении.

Возможные CWD-опции:

  • Двойной TX 1271/1291
  • Двойной TX 1311/1331
  • Двойной TX 1351/1371
  • Двойной TX 1391/1411
  • Двойной TX 1431/1451
  • Двойной TX 1471/1491
  • Двойной TX 1511/1531
  • Двойной TX 1551/1571
  • Двойной TX 1591/1611

Конфигуратор модулей SFP

Широкие возможности маршрутизации аудиосигнала

Популярность проектов с объемным звуком в формате 5.1 и 7.1 повышает потребность в системах управления большим количеством аудиоканалов. Стандарт MADI предоставляет простой способ управления большим количеством каналов звука по одному кабелю, что упрощает коммутацию для вещательных, передвижных студий и съёмочных бригад. AJA FS4 поддерживает ввод и вывод как по традиционному медному, так и по оптоволоконному интерфейсу MADI. Интегрированная аудиоматрица 277×208 обеспечивает полную маршрутизацию звука, поступающего с SDI-, оптоволоконных, AES- и аналоговых источников, что предоставляет колоссальные возможности работы со звуком при помощи всего одного устройства.

Конверсия субтитров

Конвертер AJA FS4 поддерживает закрытое титрование и преобразование субтитров между 2K/SD/HD- и 4K/UltraHD-форматами, включая полную поддержку стандартов CEA-608 и CEA-708. AJA FS4 позволяет сохранить субтитры даже при конверсии видеоформатов, что избавляет от необходимости заново интегрировать субтитры в поток после конверсии.

Поддержка Active Format Description

Автоматическая интеграция данных Active Format Description позволяет корректно согласовать преобразованный сигнал. Таким образом, вам не придётся отдельно интегрироватьAFD-информацию в сигнал после преобразования для того, чтобы он правильно обрабатывался устройствами, понимающими формат AFD.

Удаленное управление и настройка

Конвертер AJA FS4 обладает сетевым интерфейсом и поддерживает SNMP-мониторинг, а также дистанционное управление через вэб-интерфейс. Несколько устройств AJA FS могут быть подключены к единой 10/100/1000 Ethernet-сети, благодаря чему пользователи могут управлять ими с одного компьютера при помощи любого вэб-браузера. Все настройки сохраняются в файл и могут быть применены к нескольким устройствам сразу, что гарантирует целостность и быструю настройку больших инсталляций.

Для удобной интеграции в уже применяемую в студии систему автоматизации конвертер AJA FS4 также поддерживает внешние управляющие GPI-сигналы для активации различных функций.

Ключевые возможности AJA FS4

  • Поддержка двух режимов синхронизации и конверсии: четыре независимых канала 2K/HD/SD или один канал 4K/UltraHD.
  • Обработка сигналов 4K/UltraHD/2K/HD/SD и повышающая, понижающая, кросс-конверсия.
  • Поддержка любых стандартов подключения сигнала 4K/UltraHD, включая Quad 1.5G, Dual 3G,Quad 3G, 6G и 12G через коаксиальное или опциональное оптоволоконное соединение.
  • Поддержка стандарта распределения пикселей 4K/UltraHD-изображения SMPTE 2SI
  • Беспрецедентная возможность одновременной независимой обработки и конверсии четырёх сигналов 2K/HD/SD.
  • Компактный стоечный форм-фактор 1RU, энергоэффективность и высокая рентабельность делают AJA FS4 идеальным решением для передвижных телестудий, студий постпродакшн и вещательных инсталляций.
  • Широкие возможности работы со звуком включают в себя невероятную матрицу входов/выходов 277×208, а также поддержку широкого ряда аудиоинтерфейсов — от AES и MADI до вложенногоSDI-звука.
  • Удобное управление устройством обеспечивается улучшенной структурой меню и быстрым доступом ко всем функциям через лицевую панель или вэб-интерфейс.

Режимы работы

  • Четыре независимых процессора обработки сигнала 2K, HD или SD
  • Один процессор обработки сигнала 4K, UltraHD, 2K, HD или SD

Поддерживаемые видеоформаты

  • (4K) 4096×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920×1080i 50, 59.94, 60
  • (HD) 1280×720p 50, 59.94, 60
  • (SD) 525i 59.94
  • (SD) 625i 50
  • YCbCr, 4:2:2, 10-битный

Цифровой видеовход

  • Четыре входа 3G-SDI, 4 x BNC
  • Четыре входа 3G-SDI, 4 x оптоволоконных или HD-BNC (при установке опциональных модулей SFP)
    • Оптоволоконные модули SFP, 3G-SDI, двухканальный LC, одноканальный LC, одноканальный SC, SMPTE-297
    • Оптоволоконный модуль SFP, 12G/6G-SDI, двухканальный LC, SMPTE-297
    • Коаксиальный модуль SFP, 12G/6G-SDI, двухканальный HD-BNC
  • 12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082
    • Single Link 12G/6G-SDI (при установке опциональных модулей SFP)
    • Quad Link 3G-SDI Level A или B-DL (4 x 3G), SMPTE-425-5
    • Dual Link 3G-SDI Level B-DS (2 x 3G), SMPTE-425-3
    • Single Link 3G-SDI Level A, B-DL или B-DS, SMPTE 425
    • Quad Link HD-SDI (4×1.5G)
    • Dual Link HD-SDI (2×1.5G), SMPTE-372
    • Single Link HD/SD
  • Стандарты распределения пикселей входного 4K/UltraHD-сигнала: quadrant (Square Division) или 2SI (Two Sample Interleave)
  • Селектор потоков видеопроцессора/видеопроцессоров: 8 x 1

Цифровой видеовыход

  • Четыре выхода 3G-SDI, 4 x BNC
  • Четыре выхода 3G-SDI, 4 x оптоволоконных или HD-BNC (при установке опциональных модулей SFP)
    • Оптоволоконные модули SFP, 3G-SDI, двухканальный LC, двухканальный LC CWDM,одноканальный LC, одноканальный SC, SMPTE-297
    • Оптоволоконный модуль SFP, 12G/6G-SDI, двухканальный LC, SMPTE-297
    • Коаксиальный модуль SFP, 12G/6G-SDI, двухканальный HD-BNC
  • 12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082
    • Single Link 12G/6G-SDI (при установке опциональных модулей SFP)
    • Quad Link 3G-SDI Level A или B-DL (4 x 3G), SMPTE-425-5
    • Dual Link 3G-SDI Level B-DS (2 x 3G), SMPTE-425-3
    • Single Link 3G-SDI Level A, B-DL или B-DS, SMPTE 425
    • Quad Link HD-SDI (4×1.5G)
    • Dual Link HD-SDI (2×1.5G), SMPTE-372
    • Single Link HD/SD
  • Стандарты распределения пикселей выходного 4K/UltraHD-сигнала: quadrant (Square Division) или 2SI (Two Sample Interleave)

Мониторный цифровой выход

  • 1 x BNC, 1 x 3G-SDI
    • 3G-SDI/HD/SD, SMPTE-259/292/424, 10-битный
  • 1 x HDMI, 1 x HD
    • 2K/HD/SD, HDMI v1.4a
  • Мониторный сигнал (видео и аудио) выводится одновременно на оба разъёма
  • Понижающая конверсия из 4K/UltraHD в 2K/HD
  • Управление обрезкой изображения на выходе HDMI

Видеообработка

  • Адаптивный к динамике изображения деинтерлейсер
  • Управление параметрами усиления сигнала
  • Коррекция цветности
  • Контроль легальности видеопотоков
  • Конверсия кадровых частот, удаление/добавление плёночного каданса (3:2, 1:2, 2:1)
  • Задержка в пределах до 6 кадров с управлением по горизонтали и вертикали
  • Конверсия субтитров (CEA-608 и CEA-708)
  • Определение AFD-данных на входе с управлением при понижающей конверсии, сквозным их выводом или перезаписью
  • Функция стоп-кадра (в ручном режиме или при потере входного сигнала) с отображением чёрного экрана или последнего хорошего кадра
  • Масочный генератор для заливки фона
  • Генератор тестовых таблиц
  • Номинальная задержка на обработку видеосигнала:
    • 4K/UltraHD: 3 кадра (LFR), 6 кадров (HFR)
    • HD/SD: 2 кадра (LFR), 4 кадра (HFR)

Преобразование форматов

  • Конверсия любых поддерживаемых входных форматов в любой поддерживаемый выходной формат с кадровой частотой того же типа:
    • 59.94, 29.97, 23.98
    • 50, 25
    • 60, 30, 24

Масштабирование

  • Поддерживается для форматов 2K/HD/SD:
    • Зуммирование и панорамирование
    • Изменение положения участка изображения
    • Выделение определённого участка изображения для масштабирования (ROI)

Повышающая конверсия

  • Аппаратная 10-битная
  • Режим «Zoom 14:9»: отображается как изображение с соотношением сторон 4:3, увеличенное под соотношение 14:9 с черными боковыми полосами.
  • Режим «Zoom Letterbox»: отображается как изображение, увеличенное до заполнения всего экрана.
  • Режим «Zoom Wide»: отображается как изображение, одновременно увеличенное и растянутое по горизонтали до заполнения экрана с соотношением сторон 16:9. Данный режим может привнести некоторое искажение в исходные пропорции.

Понижающая конверсия

  • Аппаратная 10-битная
  • Режим «Anamorphic»: полноэкранный
  • Режим «Letterbox»: изображение уменьшается с добавлением черных полос сверху и снизу и сохранением соотношения сторон.
  • Режим «Crop»: изображение обрезается до нового размера экрана.

Преобразование кадровых форматов SD/SD

  • Режим «Letterbox»: преобразовывает SD изображение из режима «anamorphic» в режим«letterbox».
  • Режим «H Crop»: сжимает изображение по горизонтали. Преобразовывает анаморфное SD изображение в полнокадровое.
  • Режим «SD Pillarbox»: центрирует анаморфное изображение с добавлением черных боковых полос.
  • Режим «V Crop»: преобразовывает «SD letterbox» материал в анаморфный формат.

Цифровой аудиовход

  • Частота дискретизации 48 кГц
  • 8 аудиовходов с 16-ю вложенными в SDI-поток аудиоканалами
    • 128 каналов, 24-битные (20-битные SD), SMPTE-272/299
  • 8 симметричных входов AES (16-каналов), 1 x DB-25
    • 16-канальные, 24-битные, AES-3
  • 2 входа MADI, 1 BNC, 1 оптоволоконный ST
    • 128-канальные, 24-битные, AES-10

Цифровой аудиовыход

  • Частота дискретизации 48 кГц
  • 1 выход с 16-ю вложенными в SDI-поток аудиоканалами для каждого видеопроцессора
    • 16 каналов в одноканальном режиме, 24-битные (20-битные SD), SMPTE-272/299
    • 64 канала в четырёхканальном режиме, 24-битные (20-битные SD), SMPTE-272/299
  • 8 симметричных выходов AES (16-каналов), 1 x DB-25
    • 16-канальные, 24-битные, AES-3
  • 2 выхода MADI, 1 BNC, 1 оптоволоконный ST
    • 128-канальные, 24-битные, AES-10

Аудиообработка

  • Аудиоматрица 277×208 (моно), 1 вход на 1 выход, 1 вход на несколько выходов
    • Входы: 128 вложенных каналов, 16 AES, 128 MADI, 2 стерео-миксдауна, 3 тоновых генератора
    • Выходы: 64 вложенных каналов, 16 AES, 128 MADI
  • Независимое управление каждым входных каналом
    • Усиление: от +18 до -18 дБ с шагом 0,5 дБ
    • Инвертор фаз
  • Управление каждой входной канальной парой
    • Задержка: от -16 мс до 256 мс с шагом 20,8 мкс
  • Два независимых процессора для конверсии звука 5.1 или 7.1 в стерео-миксдаун с контролем усиления
  • Высококачественная конверсия частот дискретизации на всех входах
  • Байпас преобразователя частот дискретизации для аудиосигнала, не являющегося PCM(например, Dolby E, AC-3 и т. д.)
  • Тональный генератор (заглушение, 400 Гц, 1 кГц)

Вход опорного сигнала

  • Два входа для внешнего синхросигнала, 2 x BNC
    • Сквозной интерфейс без законцовки
    • Поддержка стандартов Blackburst и Tri-Level Sync

Генлок

  • Закрепление на внешний опорный сигнал
  • Закрепление на входы SDI 1 — 8
  • Автономный режим на базе сигнала от кварцевого генератора с температурной компенсацией

Сетевой интерфейс

  • 10/100/1000 Ethernet (RJ-45)
  • Интегрированный вэб-сервер обеспечивает дистанционное управление устройством
  • SNMP

Передняя панель

  • Дисплей
  • Кнопочная секция со светодиодными индикаторами состояния
  • Две нажимные ручки со свободным вращением
  • Расширенная сигнализации о состоянии сигнала и системы

Предустановки

  • Оба режима работы устройства поддерживают до 40 предустановок

GPI

  • 1×25-контактный D-разъём
    • Четыре оптически изолированных входа GPI
    • Четыре оптически изолированных выхода GPO

Размеры (Ш x Г x В)

  • 444,5×406,5×44,4 мм (1RU)

Вес

  • 3,6 кг

Питание

  • 100 — 240 В AC, 50/60 Гц
  • Два блока питания — основной и резервный
  • Номинальная потребляемая мощность — 55 Вт
  • Максимальная потребляемая мощность — 80 Вт
  • Максимальный ток потребления — 15 А

Рабочие условия

  • Рабочая температура: от 0 до +40°C
  • Температура хранения: от -40 до +60°C
  • Рабочая относительная влажность: 10 — 90%, без конденсации
  • Рабочая высота: менее 3000 метров


Видеотехника JVC от дилера


Видеомонтажные комплексы Grass Valley  - в наличии и под заказ! Форматы SD/Full HD/2K/4K в реальном времени!

Новинки оборудования

Canon EOS C300 Mark II PL
Лучшее решение для съемок в формате 4К. Камера теперь доступна и с байонетом PL
899 990 руб.

Atomos Shogun Inferno
143 000 руб.
Хит продаж
